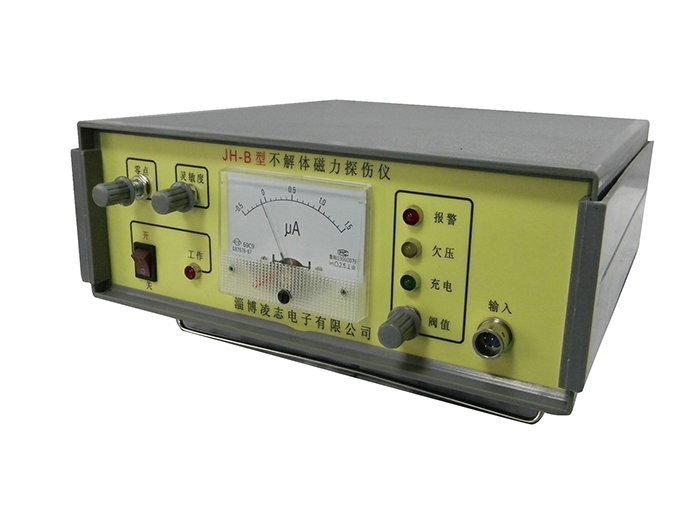

JH-B型不解体探伤仪

  • 产品分类: 不解体探伤仪
  • 生产厂家: 淄博凌志电子有限公司
  • 价格: 来电咨询
  • 添加时间: 19/12/27
  • 点击次数:
  • 二 维 码:

    手机浏览

    更方便

产品详情


一、用途:

JH—B型不解体探伤仪,是专为汽车保修厂、汽车队设计的不解体无损检测仪器,他可以不用拆卸汽车部件,直接对易损金属部件表面进行无损检测,对出现的疲劳裂纹,应力腐蚀裂纹褶皱纹等,通过“声、光”报警指示裂纹的部位,以便维修人员及时排除隐患,保证汽车安全行驶。

该仪器不解体无损探伤,克服了目前汽车保修单位普遍使用的磁力探伤仪(需拆卸部件检测)的缺陷,及时、方便不解体检测汽车部件故障,该仪器不仅适用于汽车维修保养,而且可以应用于工业探伤及其他交通工具和转动机具的无损检测。

二、主要技术数据:

1、材料范围:导电率0.5~60m/Qmm.

2、灵敏度:在光滑的金属表面上可检测出只能50um 纵长裂纹,裂纹宽度越窄、深度越深,灵敏度越高。

3、边缘效应影响:探头距边缘6mm无影响。

4、电源:机内装有充电电池供电,并设有充电电路,机内电池电压过低时,面板的欠。压指示灯亮,可用AC220V/50Hz充电。

5、报警方式:声光报警指示裂纹部位,机上仪表略显示裂纹升读。

6、环境温度:-10~40度。

三、工作原理:

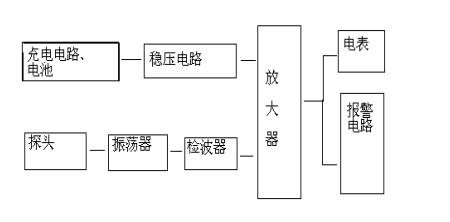

JH—B型不解体探伤仪是利用电磁感应原理,涡流探伤方式,使高频电流通过探头线圈,当探头在接近金属表面时线圈周围高频磁场在金属表面感应出高频电流探头在金属表面移动,遇到有裂纹或裂纹深度有变化时,使涡流磁场对线圈的反作用不同,引起线圈阻抗变化。测量出这种变化量,就能鉴别金属表面有无裂纹和裂纹深度。在检测操作中,当探头置于空间,线圈Q值较大,因而振荡器输出幅度较大,当探头接近或置于试件上时,由于材料表面产生涡流效应。使探头线圈的Q值 和振荡器输出幅度下降,当探头遇到表面裂纹,Q值 和振荡器输出幅度进一步下降,将下降差值经过放大器放大后,做检测信号输出。对磁铁性材料,振荡器输出幅度由旋钮零点”旋钮” 来控制,以调整后的震荡转化为直流电压,经放大器输出,驱动电表线圈,显示裂纹深度和报警电路经过声光指示裂纹部位。电路方框图如下:



四、构特点:

该仪器采用标准塑料机箱,具有体积小,使用方便等特点,同其他类无损探伤仪比较具有不解体无损检测,不受动力源要求,大大缩小维修时间,便于随车安全检测。

五、检测项目和使用方法:

a)将探头插入仪器探头的插座上。

b)打开电源开关,接通电源,此时工作指示灯亮(若欠压指示灯亮,需充电),并预热5分钟

c)将探头垂直放在被测工作面上,调节零点调节旋钮,使电表指针指在表盘的“0”位置。

d)在工作面上移动探头,当探头接近裂纹时,表针向右偏转,处在裂纹上时,表针偏移较大。若测试中感觉灵敏度不够时,可顺时针调节灵敏度旋钮来增加,反之逆时针可减少,裂纹越深,表针指示越大,越过裂纹,指针又返回左方。

e)报警调节:调整零点旋钮,使表针指在所需报警的位置,然后调整阀值旋钮,使报警指示灯亮,在检测中,当表针指示值大于该值时,报警指示灯亮,并发出报警声。

f)仪器用完关闭电源。

g)为随时调节仪器灵敏度,在仪器出厂时  ,随机带一标准试件,用户可在试件上使用,掌握调整要领。

h)供电与充电:仪器采用充电电池供电,当电池电压不足时,面板上欠压指示灯亮应对仪器进行充电,,一般充电时间需12小时,在开机工作室可延长至15小时。应避免过度充放电,影响 电池寿命。

六、注意事项:

a)使用仪器探头进行工作时,不能太用力,特别是工作面粗糙的更应注意,以免损坏探头,一般以探头点可靠接触工作面为原则,并保证探头与工作面保持垂直状态,以减少探头摆动造成影响。

b)工作面材质变化较大或热处理后产生材料结构变化,都会使检测时表针摆动不定,通常在灵敏度太大时出现,可以降低灵敏度来避免,同时应注意材质变化对表针影响是缓慢的,而裂纹对表针影响是突变的,要注意区分二者区别。

c)仪器内部装有充电电池,电量不足时,可用市电充电,但不要超过15小时,以免损坏机内电池。

七、配置清单

主机                   1台

探伤笔                 1支

实验板                 1块

电源线                 1条

说明书、保修卡         1份
