车辆侧滑仪

产品分类: 车辆侧滑仪
生产厂家: 淄博凌志电子有限公司
价格: 来电咨询
添加时间: 19/12/27
点击次数：
二维码:

手机浏览

更方便

产品详情

一、我公司研制生产的车辆侧滑仪，采用微电脑为核心的智能仪表，采用高经度位移传感器配合单侧滑试验台，准确测量机动车的侧滑量

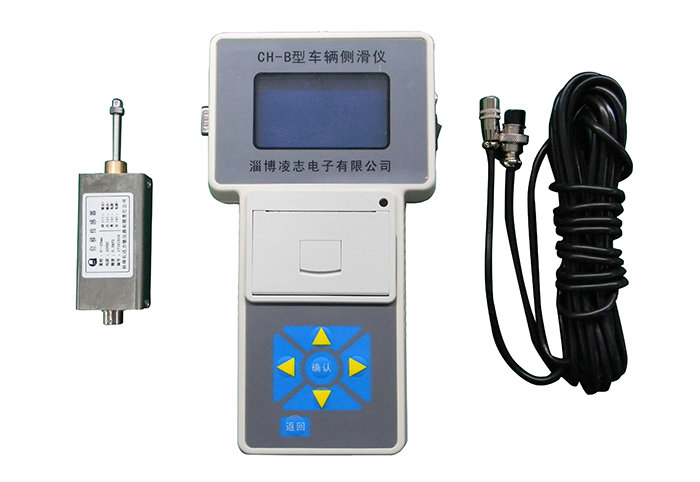

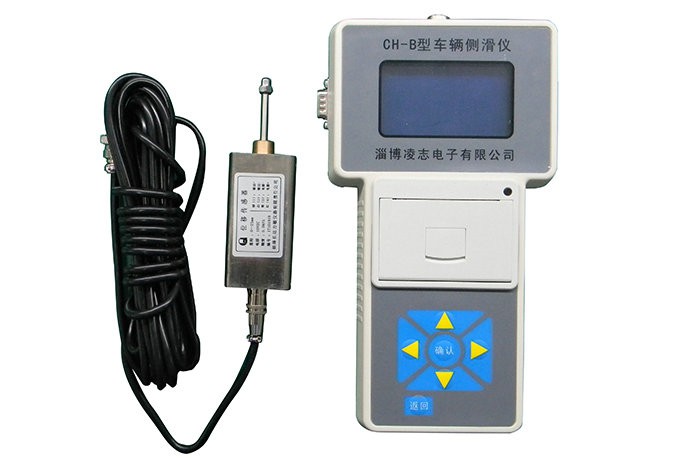

采用手持仪表，LCD屏幕显示器，具有车牌号输入，并可存储侧滑数据。具有标定、查询功能，界面友好、操作简单，可配置微型打印机，打印数据，带有RS232串口，可与计算机通讯。

二、主要技术参数

轴重：3T(10T)

主滑动板尺寸：500x500(mm)

滑板行程：±5mm

测量范围：±0-9.99m/km

显示方式：LCD显示

显示误差：±0.2m/km

判断误差：±0.2m/km

分辨率：±0.01m/km

三、侧滑台的主要组成部分

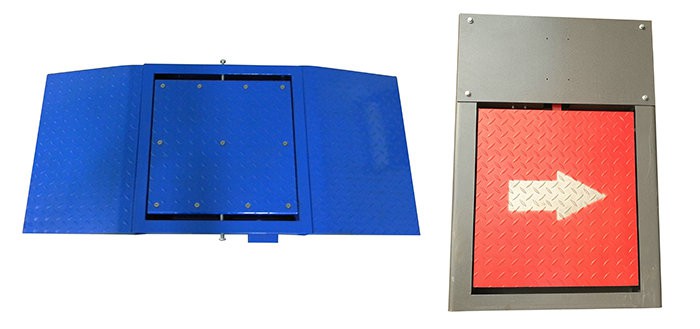

1、主侧滑台

四、使用方法

1、本设备使用时，应选择平坦硬质地面，将侧滑台平放于地面或地基内，将传感器线连接在侧滑台和仪表上。

2、将仪表电源开关打开，仪器显示

CH-B车辆侧滑仪

VER=6.O

按任意键继续

按“确认”键，仪器显示

请选择系统功能

检测查看

标定清除

方向键选择

按“↑↓←→”键选择功能

选择检测时，按“确认”键，仪器显示

输入车牌号

XX-12345

按“↑↓”键修改车牌号

车牌号修改完毕后按“确认”键，仪器显示

侧滑检测

实XXX 峰XXX

按确认键测零点

按“确认”键，仪器显示

侧滑检测

实0.00 峰0.00

确认继续，返回，重测

然后将测试车辆以3-5km/h的速度沿测试台的箭头方向平缓驶过测试台，通过时严禁打转向或者踩刹车，此时仪器会自动将测试结果显示出来，此值即为该车前轮的侧滑数值。需要打印、通讯、存储时按“确认”键，仪器显示

第0000次数据

打印存储

通信返回

方向键选择

按“↑↓←→”键选择功能，按“确认”键。

五、检测时的注意事项：

1、不允许超过容许吨位的汽车驶入侧滑台，以防压坏或损伤易损机件。

2、不允许在侧滑台上转向或制动，会影响测量精度和检验台的使用寿命。

3、前驱动的汽车在测试时，不应突然加油、收油或踏离合器，这样会改变前轮受力状态和定位角，造成测量误差。

4、不允许在试验台上停放任何车辆。

5、注意经常保持试验台的清洁。

六、通信协议

1.通信协议：9600、8、n、 1、 1

2.传送数据：

数据序号	数据定义	意义	备注
1-3	“$$$”	开始码，ASC码
4	X	第n组，十位数，ASC码
5	X	第n组，个位数，ASC码
6	车牌号汉字高字节	机内码
7	车牌号汉字低字节	机内码
8	车牌号数字（字母）第一字节	ASC码
9	车牌号数字（字母）第二字节	ASC码
10	车牌号数字（字母）第三字节	ASC码
11	车牌号数字（字母）第四字节	ASC码
12	车牌号数字（字母）第五字节	ASC码
13	车牌号数字（字母）第六字节	ASC码
14	车牌号数字（字母）第七字节	ASC码
15-18	无定义	ASC码	XXXX
19-22	侧滑值（m/km）	ASC码	XXXX
23-28	检测日期（xx年xx月xx日）	ASC码
29-34	检测时间（xx时xx分）	ASC码
35-37	“&&&”	结束符ASC码
