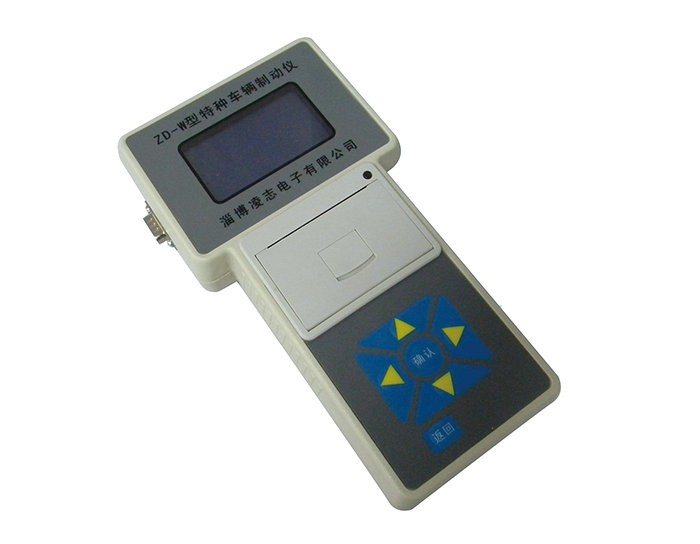

ZD-W型特种车辆制动仪

ZD-W特种车辆制动仪

一、产品特点

1、特种车辆制动仪是我公司自主研发的以高性能单片机为核心的智能化测试仪器，该仪器是按照特种车辆检测标准而设计的专用仪器。

仪器配以点阵式液晶屏作为显示器件，汉字提示实时显示测试数据，配有内置打印机打印检测数据，配有标准RS-232接口，可与计算机通讯。

2、此仪器配有GPS定位传感器，可准确测试被测车辆的速度及制动距离，可根据特种车辆制动标准对检测数据自动判定是否合格。

3、仪器具有车牌号输入、日期自动显示、可存储数据的功能。

二、技术参数

1、速度：0～99.99 km/h     分辨力：0～0.01 km/h    示值误差：±2%

2、制动距离：0～99.99 m    分辨力：0.01    m  示值误差：±2%

3、内置锂电池（可反复充电）

4、充电电压：220伏

三、操作方法

1、开机前将GPS定位传感器吸在被测车上，将踏板开关安装在被测车辆的制动踏板上，并与仪器连接。

2、开机显示

　　　　　特 种 车 辆 制 动 仪

　　　　　　　　ZD-W

　　　　　淄博凌志电子有限公司

　　　　　　　按任意键继续

按“确认”键

　　　　　卫星：             未定位

　　　　　经度：

　　　　　纬度：

　　　　　XXXX  XXXX  XXXX XXXX

当接收到卫星数3个以上时，注意：须接收到卫星信号（3个以上后）方可进入检测。

按“确认”键

　　　　　请选择系统功能

　　　　　检测    查看    日历

　　　　　　　清除    标定

　　　　　方向选择确认继续

 “↑ ↓ ← →”为选择键（“标定”不用）

 按“确认”键

　　　　　输  入  车  牌  号

　　　　　京A-1  2  3  4  5

按“← →”键移动光标，按“↑↓”键改变数字

按“确认”键

　　　　　起重＜16T    高速观光

　　　　　起重＞16T    低速观光

　　　　　＞1.2举升    观光列车

　　　　　越野车辆

按“↑ ↓ ← →”选择被测车型

按“确认”键

　　　　　　请选择车况

　　　　　空载        满载

　　　　　左右方向键选择

　　　　保 持 车 辆 匀 速 行 驶

　　　　　　　距离          m

　　　　　车速  XX.XX  km/h

　　　　按返回键停止测试

车辆按标准行驶至规定车速时（见表1、表2）后，急踩刹车。显示进入

　　　　　请用按键选择操作

　　　　　距离  XX.XX  m       N

　　　　　车速  XX.XX  km/h

　　　　　打印  存储  发送  重测

移动光标选择：打印、存储、发送、重测

距离—制动距离     N—表示不合格

车速—制动时车速   Y—表示合格

四、通讯协议

1.协议：9600，N，1,1

2.数据类型：ASCLL码

3.数据定义：
